Un dulap de baie construit în jurul colectorului de apă. 16 piese, zero ajustări.

01 · Problema

Colectorul rămâne, iar instalatorul trebuie să ajungă la el.

Sub panta acoperișului, în colțul de jos-spate al nișei, colectorul de apă iese 110 mm din perete, pe 600 mm înălțime. Dulapul trebuia să treacă pe lângă el, iar robinetele să rămână accesibile.

02 · În Ebanist

Un corp, o treaptă de adâncime, un decupaj.

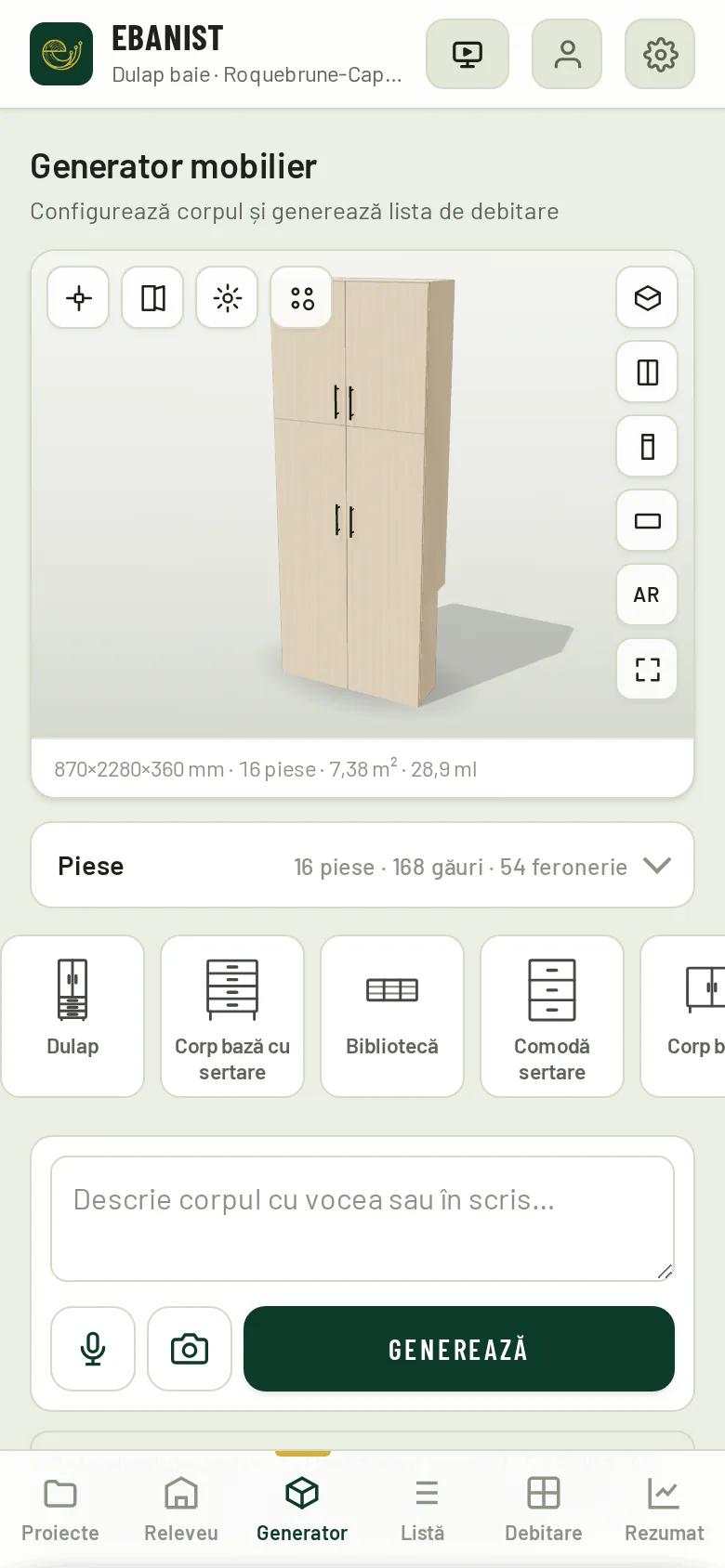

În aplicație corpul are 360 mm adâncime, dar numai 250 mm în primii 620 mm de jos. Lateralele și despărțitorul primesc un decupaj 600 × 110 în colțul de jos-spate; spatele se împarte în două, iar partea de jos vine în față, înaintea colectorului. De aici Ebanist calculează fiecare piesă la cota finită, iar verificările de coerență trec înainte să se tipărească vreun document.

03 · Etichete

Fiecare piesă știe unde merge.

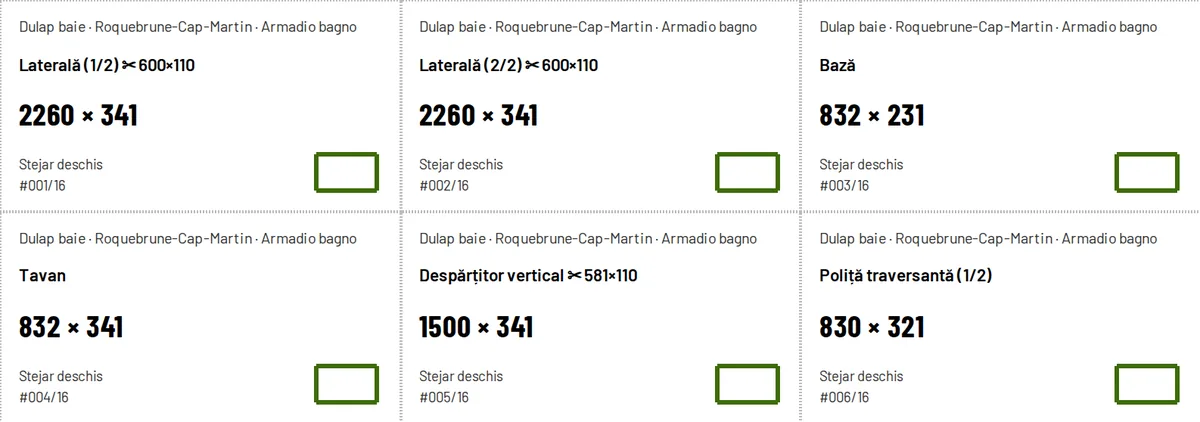

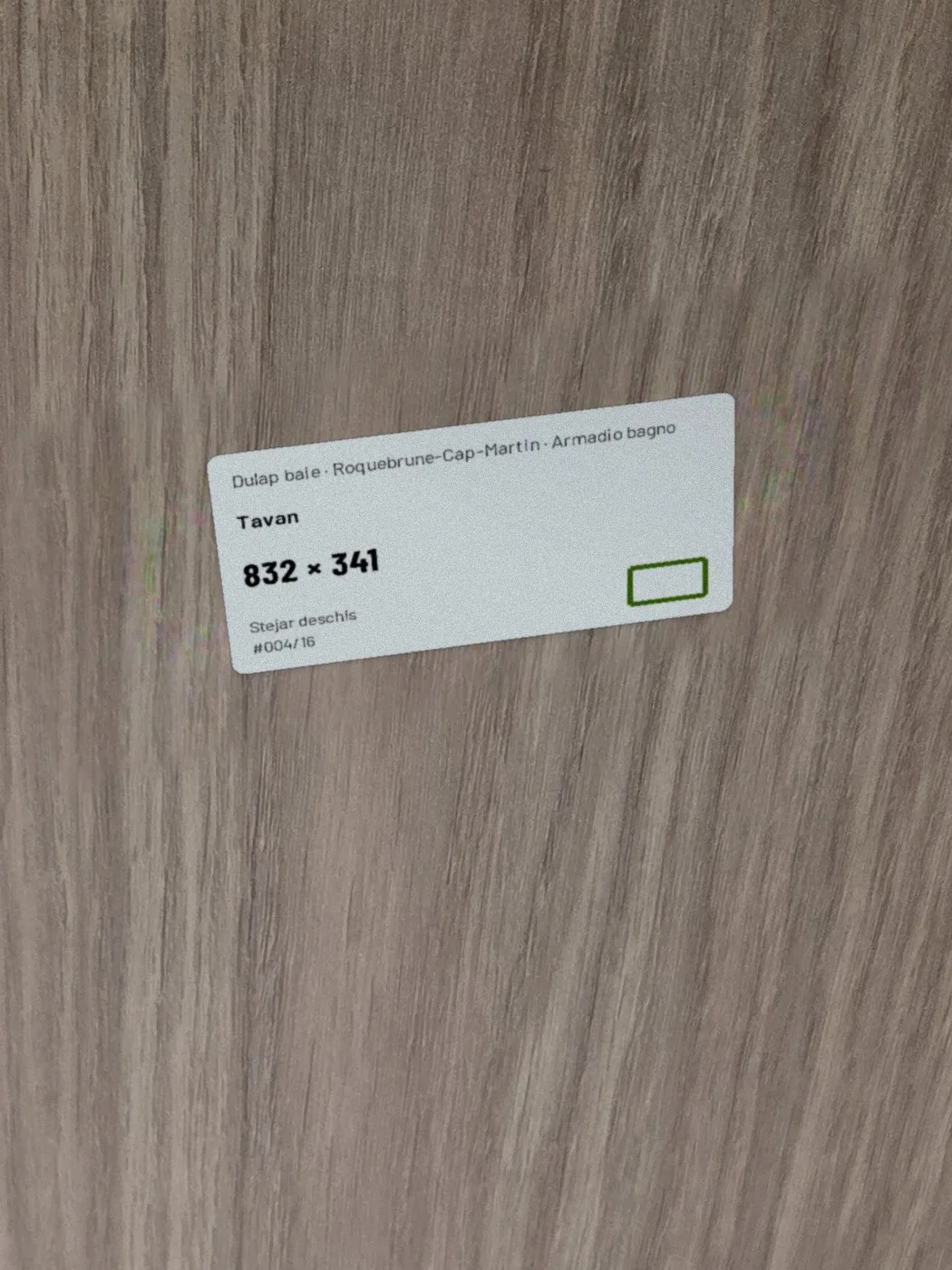

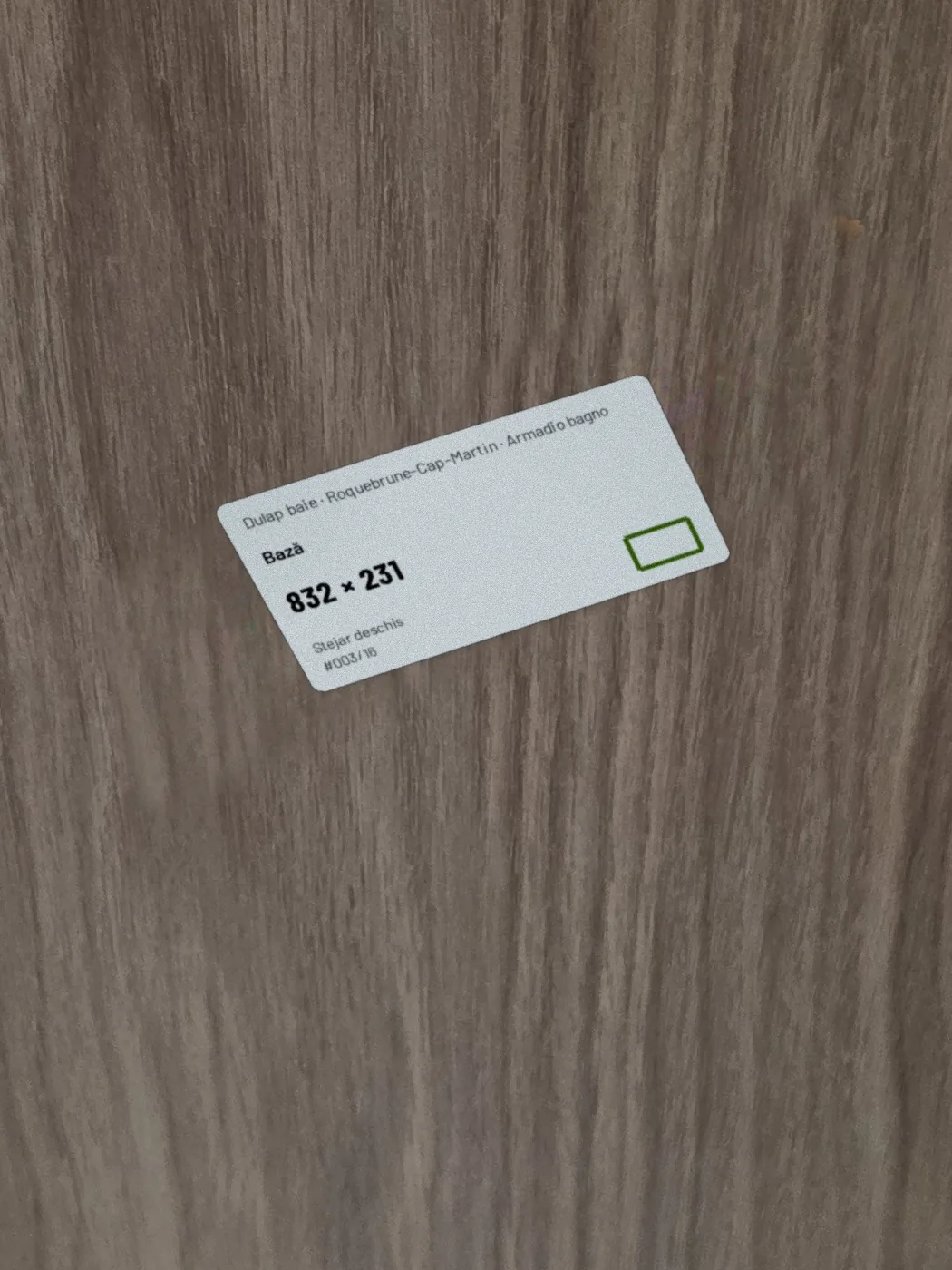

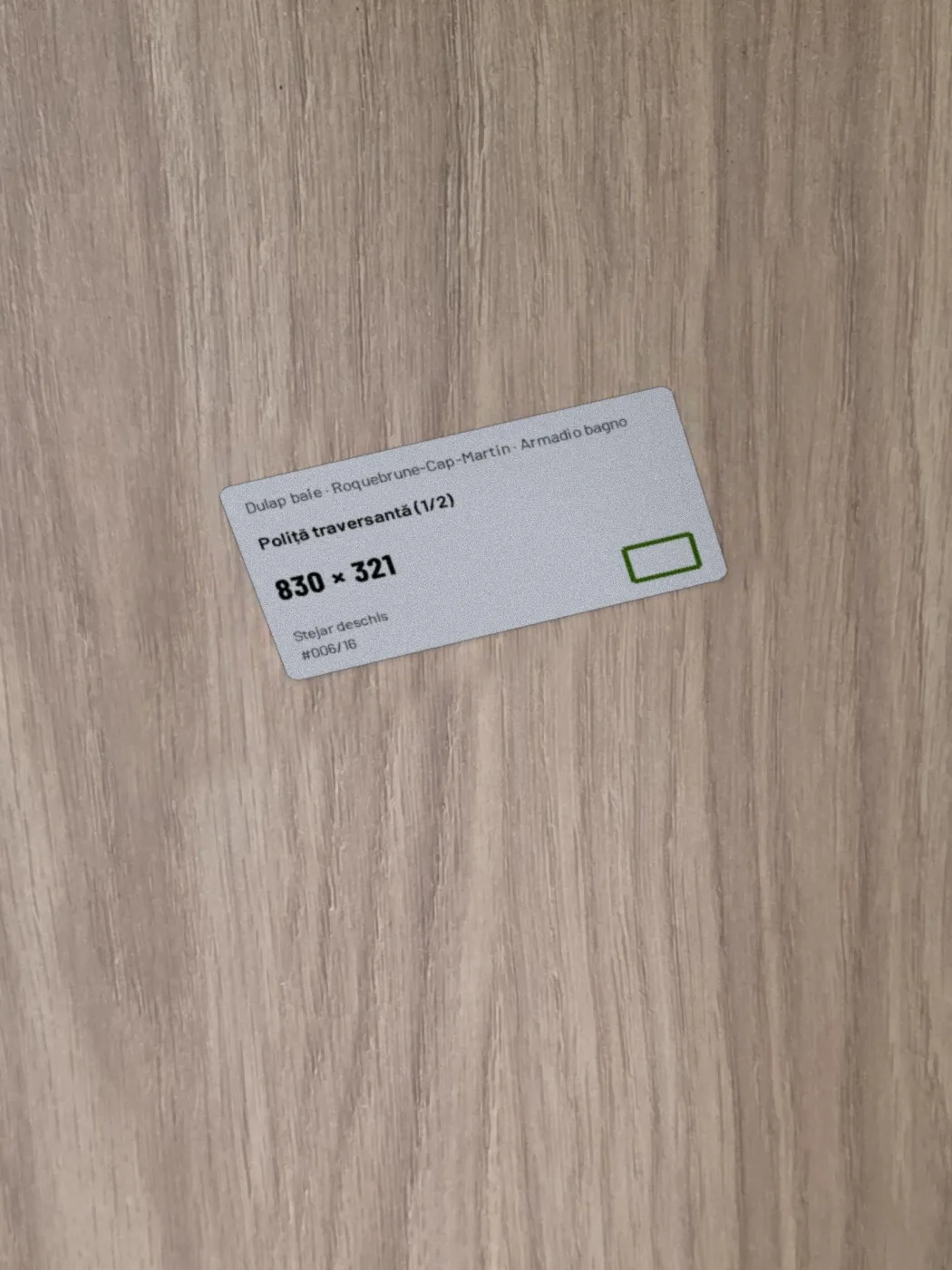

Ebanist tipărește o etichetă 70 × 37 mm pentru fiecare piesă fizică: proiect, nume, cotă finită, cant, număr din 16. Mai sus, foaia pe care o tipărește aplicația pentru acest proiect; mai jos, aceleași etichete așezate pe panourile lucrării, ca ilustrație.

04 · Atelier → șantier

Tăiat, găurit și asamblat după listă.

Panourile au fost tăiate cu ferăstrăul cu șină după lista de debitare, găurile Minifix făcute cu șablonul la coordonatele de pe fișa piesei, iar corpul asamblat pe loc.

05 · Rezultat

Închis, sunt doar patru uși.

Ușile de sus 433 × 717, cele de jos 433 × 1538, trei balamale pe cele înalte, la 100, 769 și 1438 mm. În spatele ușilor de jos, colectorul stă după o trapă de vizitare.

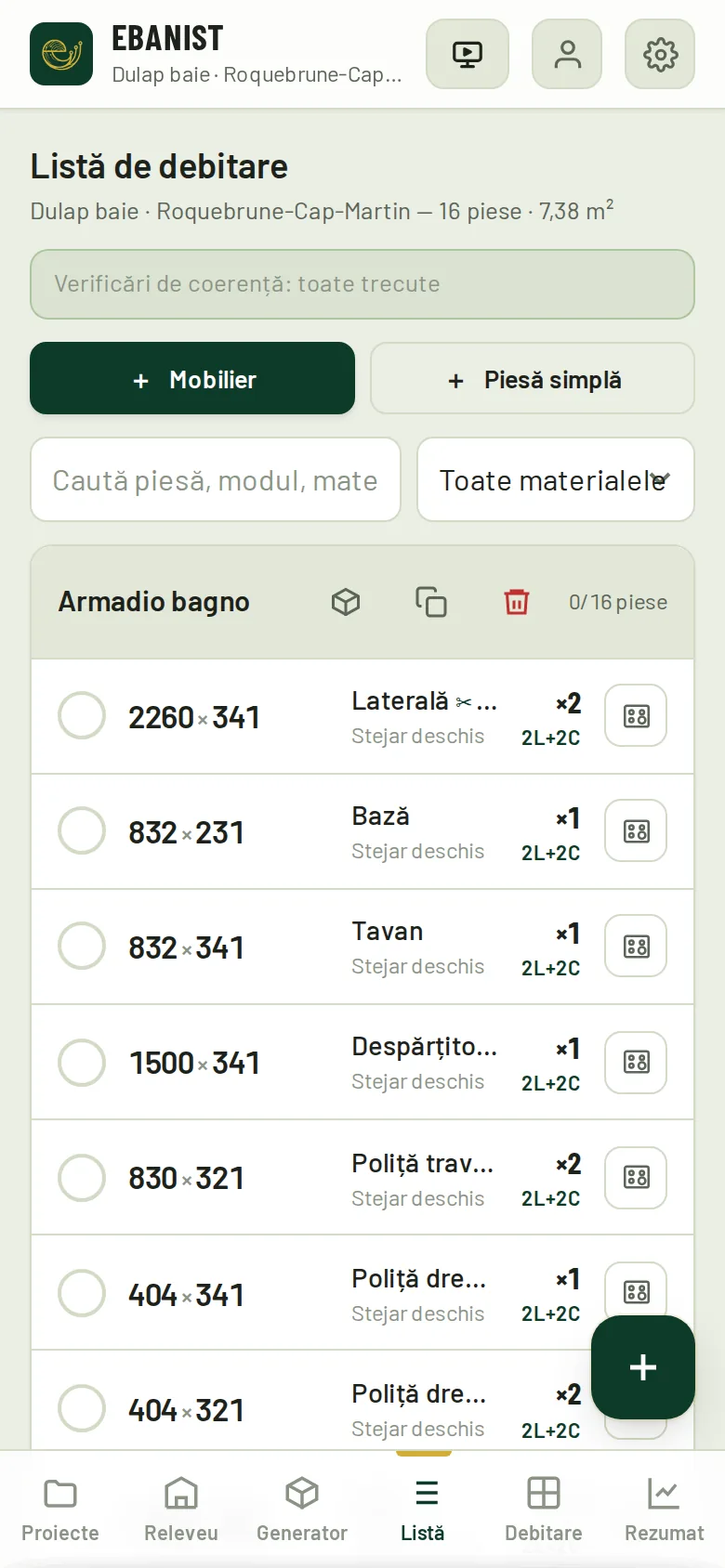

Lista de debitare

Toate cele 16 piese, cum le-a dat Ebanist.
