Un meuble de salle de bain construit autour du collecteur d'eau. 16 pièces, zéro ajustement.
Pas de rendus. Ce sont les photos du chantier et les écrans du même projet dans Ebanist : les cotes de l'appli sont les cotes des panneaux.
- encombrement, mm
- 870 × 2280 × 360
- pièces
- 16
- perçages
- 168
- ajustements sur chantier
- 0
01 · Le problème
Le collecteur reste, et le plombier doit y accéder.
Sous le rampant, dans l'angle bas-arrière de la niche, le collecteur d'eau dépasse de 110 mm du mur, sur 600 mm de haut. Le meuble devait le contourner, et les vannes rester accessibles.

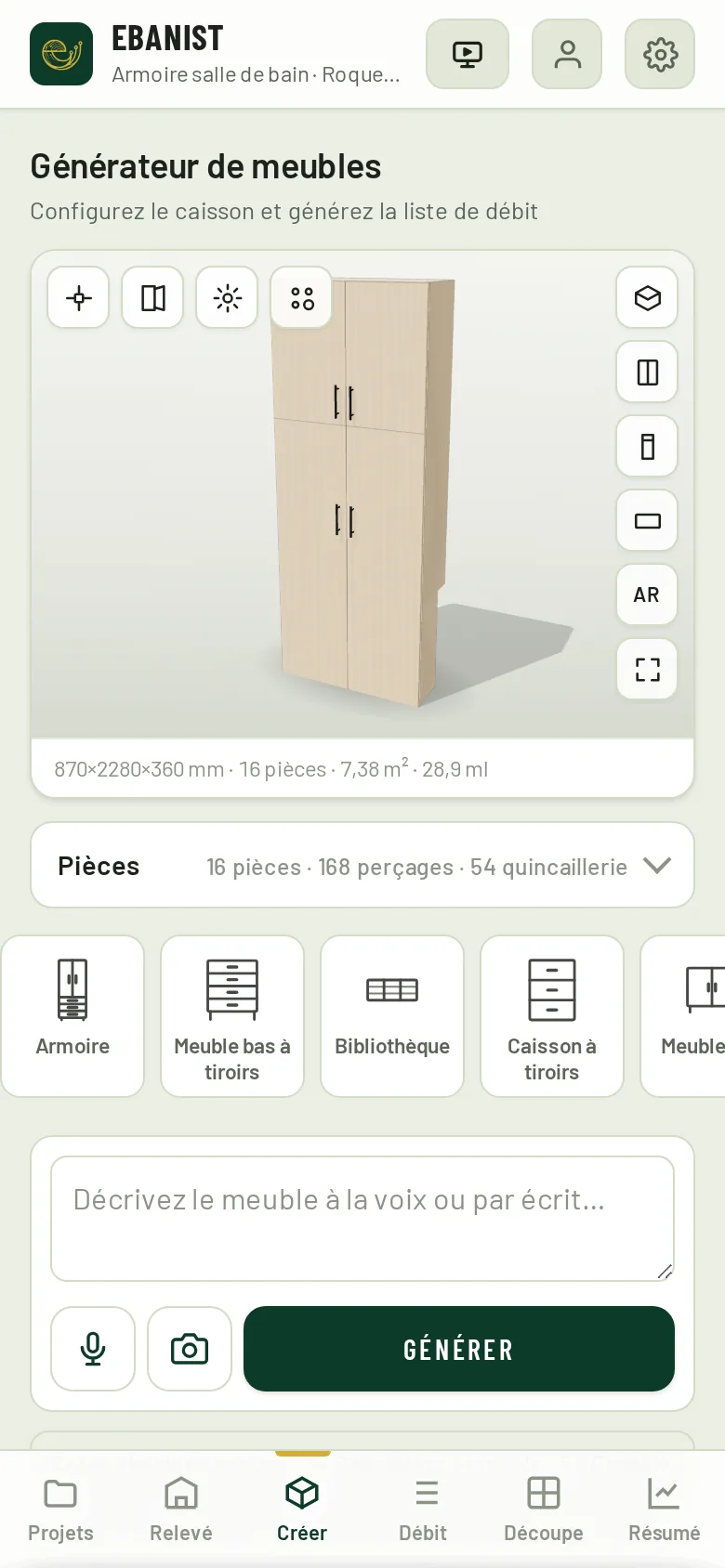

02 · Dans Ebanist
Un caisson, un ressaut de profondeur, une découpe.
Dans l'appli le caisson fait 360 mm de profondeur, mais seulement 250 mm sur les 620 mm du bas. Les côtés et la séparation reçoivent une découpe 600 × 110 dans l'angle bas-arrière ; le fond est coupé en deux et la partie basse avance, devant le collecteur. À partir de là, Ebanist calcule chaque pièce à sa cote finie, et les contrôles de cohérence passent avant l'impression du moindre document.
03 · Étiquettes
Chaque pièce sait où elle va.

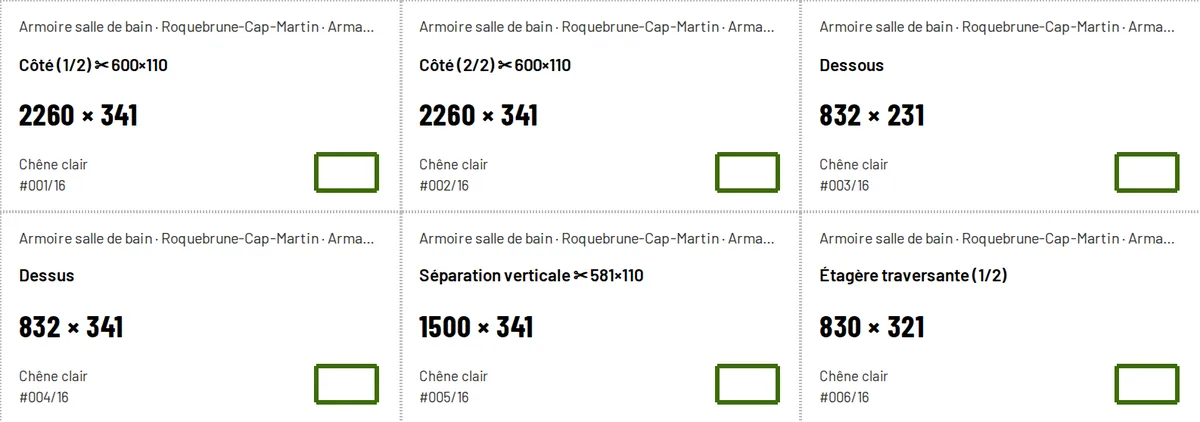

Ebanist imprime une étiquette 70 × 37 mm pour chaque pièce physique : projet, nom, cote finie, chant, numéro sur 16. En haut, la feuille que l'appli imprime pour ce projet ; en dessous, les mêmes étiquettes sur les panneaux du chantier, en illustration.
À quoi ça ressemble sur les panneaux
04 · Atelier → chantier
Coupé, percé et monté d'après la liste.
Les panneaux ont été coupés à la scie plongeante sur rail d'après la liste de débit, les perçages Minifix faits au gabarit aux coordonnées de la fiche pièce, et le caisson monté sur place.
05 · Résultat
Fermé, ce ne sont que quatre portes.
Portes hautes 433 × 717, portes basses 433 × 1538, trois charnières sur les grandes à 100, 769 et 1438 mm. Derrière les portes basses, le collecteur est derrière une trappe de visite.

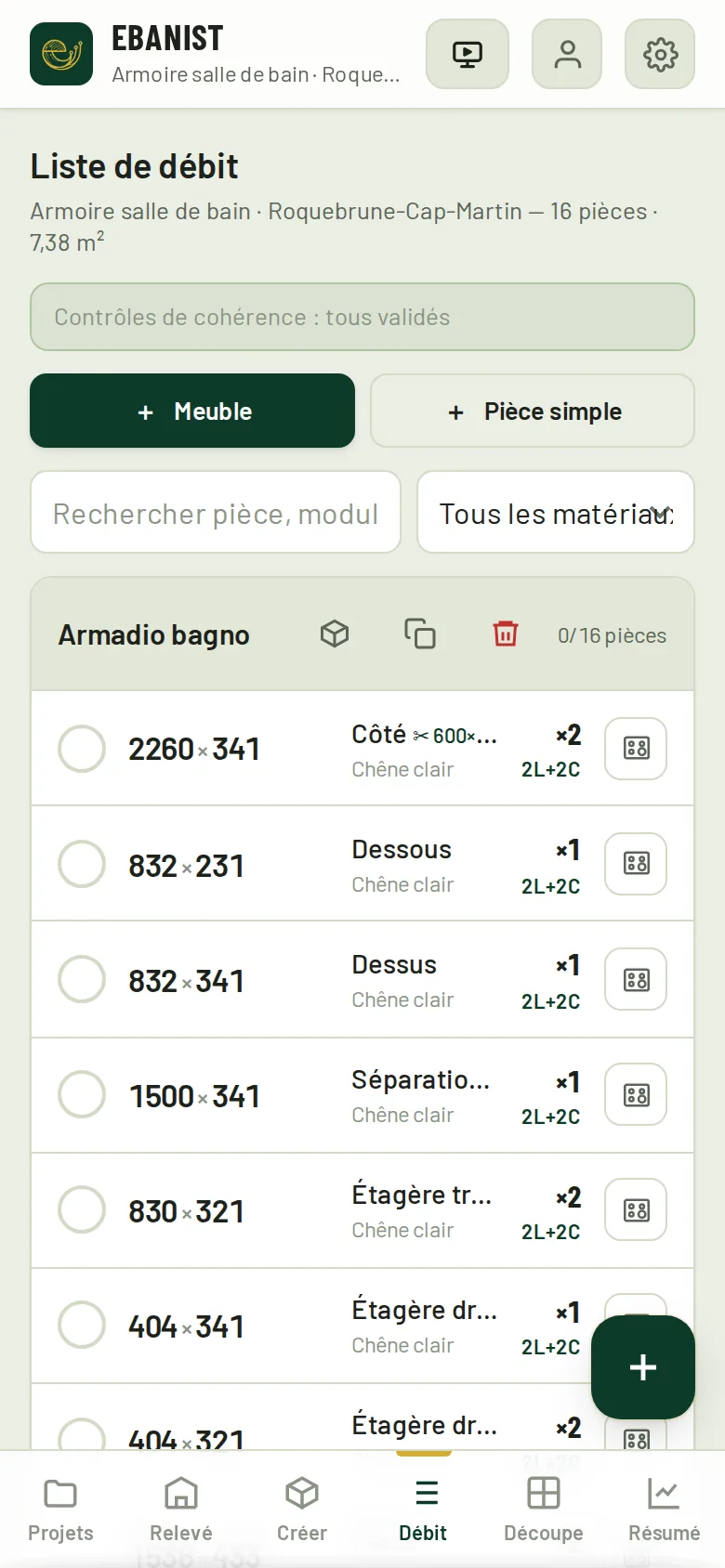

La liste de débit
Les 16 pièces, telles qu'Ebanist les a données.
| # | Pièce | Longueur | Largeur | Qté | Note |
|---|---|---|---|---|---|
| 01 | Côté | 2260 | 341 | 2 | ✂ 600×110 |
| 02 | Bas | 832 | 231 | 1 | — |
| 03 | Dessus | 832 | 341 | 1 | — |
| 04 | Séparation verticale | 1500 | 341 | 1 | ✂ 581×110 |
| 05 | Tablette pleine largeur | 830 | 321 | 2 | — |
| 06 | Tablette droite | 404 | 341 | 1 | — |
| 07 | Tablette droite | 404 | 321 | 2 | — |
| 08 | Porte | 1538 | 433 | 2 | ⌀35 · 100 · 769 · 1438 |
| 09 | Porte | 717 | 433 | 2 | ⌀35 · 100 · 617 |
| 10 | Fond haut | 1660 | 870 | 1 | — |
| 11 | Fond bas | 870 | 600 | 1 | — |
