Lavoro reale · Roquebrune-Cap-Martin · ottobre 2026
Un armadio bagno costruito attorno al collettore dell'acqua. 16 pezzi, zero aggiustamenti.
Niente render. Sono le foto del cantiere e le schermate dello stesso progetto in Ebanist: le misure nell'app sono le misure sui pannelli.
- ingombro, mm
- 870 × 2280 × 360
- pezzi
- 16
- fori
- 168
- aggiustamenti in cantiere
- 0
01 · Il problema
Il collettore resta, e l'idraulico deve poterci arrivare.
Sotto la falda del tetto, nell'angolo basso-retro della nicchia, il collettore dell'acqua sporge 110 mm dal muro, per 600 mm di altezza. L'armadio doveva girargli attorno e le valvole dovevano restare raggiungibili.

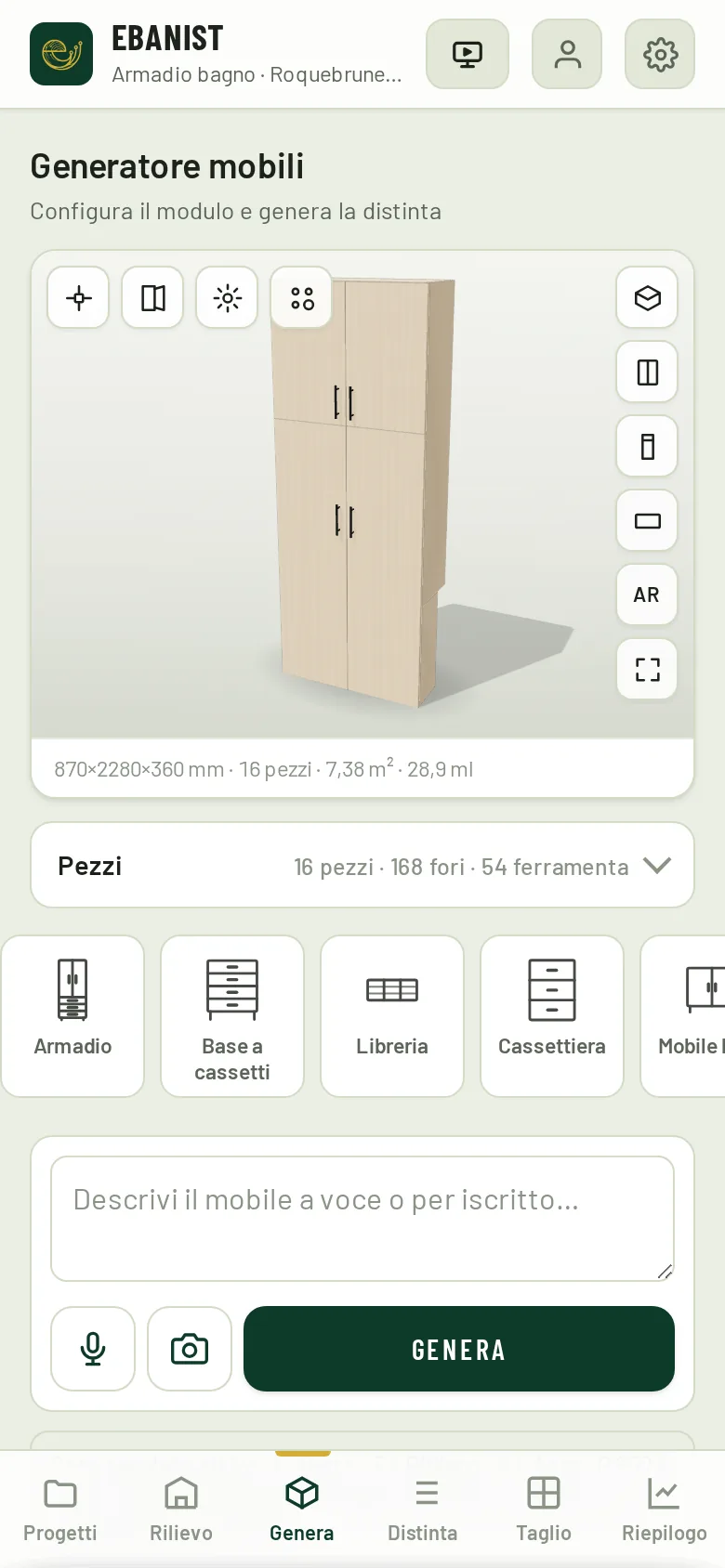

02 · In Ebanist
Un corpo, un gradino di profondità, un intaglio.
Nell'app il corpo è profondo 360 mm, ma solo 250 mm nei primi 620 mm dal basso. Fianchi e setto ricevono un intaglio 600 × 110 nell'angolo basso-retro; lo schienale si divide in due e la parte bassa viene avanti, davanti al collettore. Da qui Ebanist calcola ogni pezzo alla misura finita, e i controlli di coerenza passano prima che si stampi un solo documento.
03 · Etichette
Ogni pezzo sa dove va.

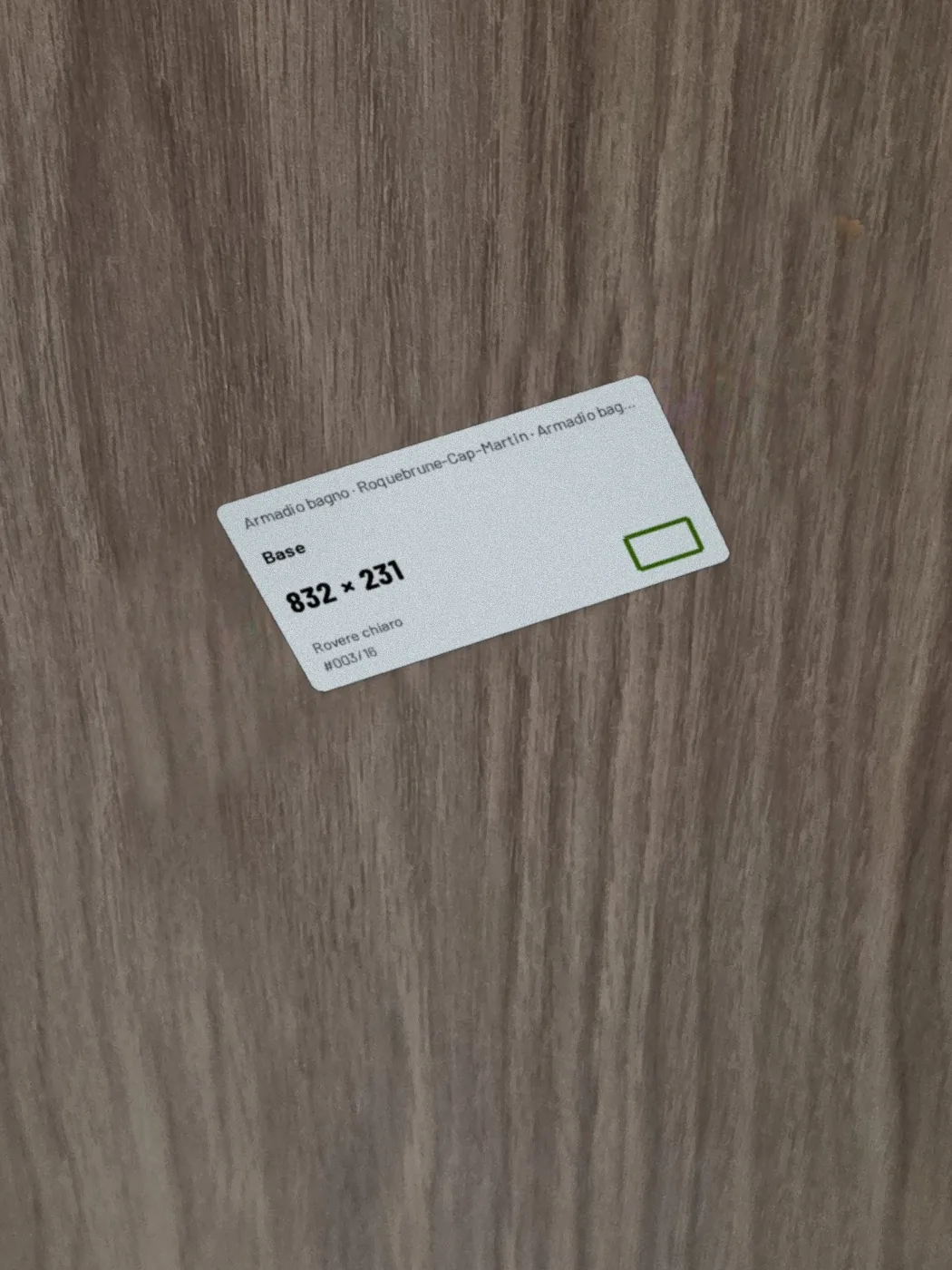

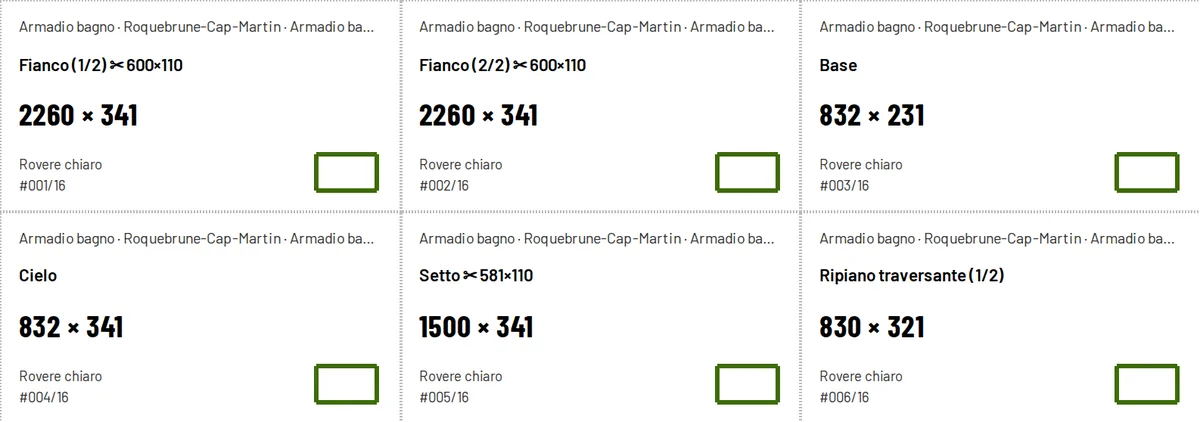

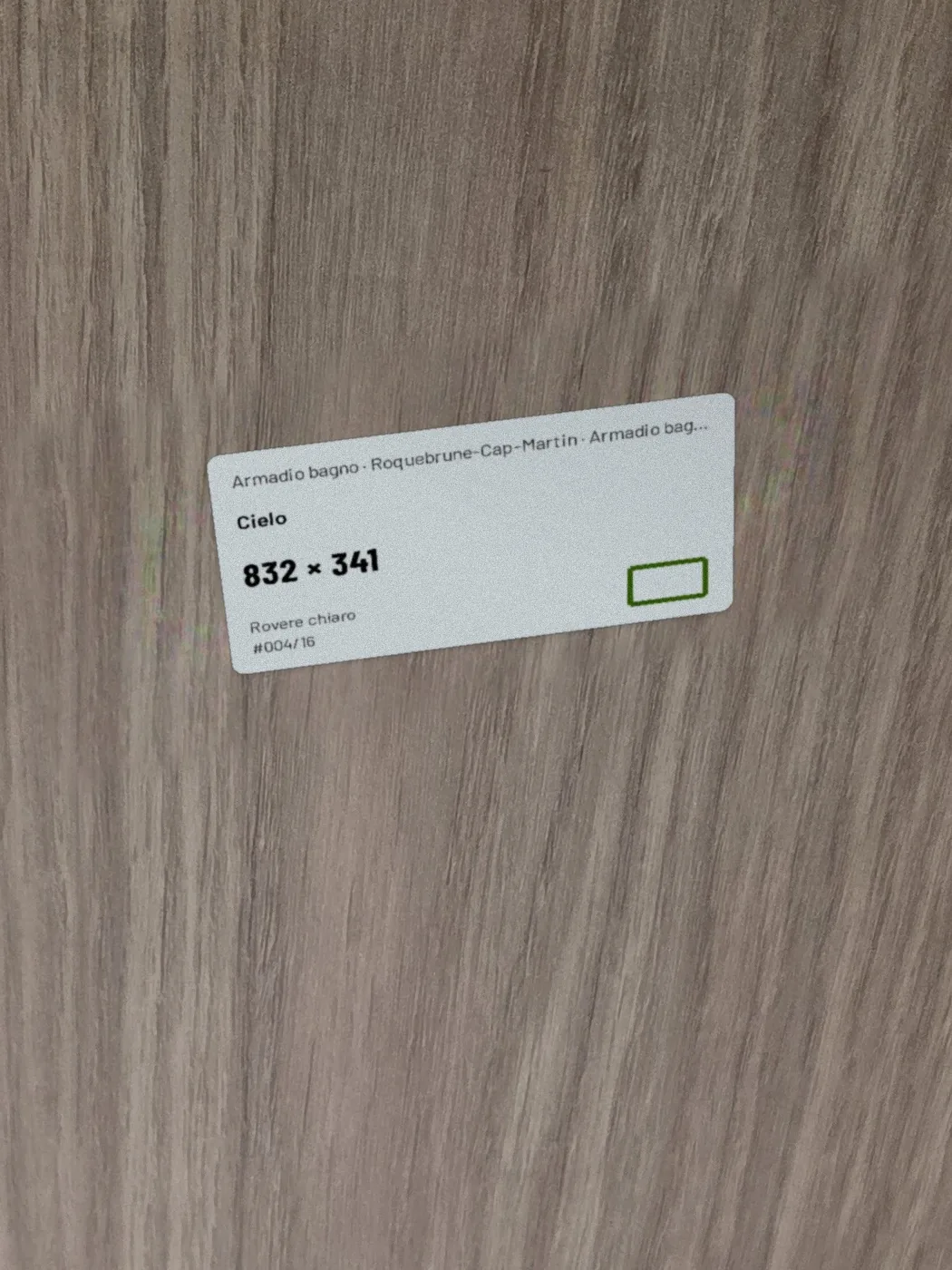

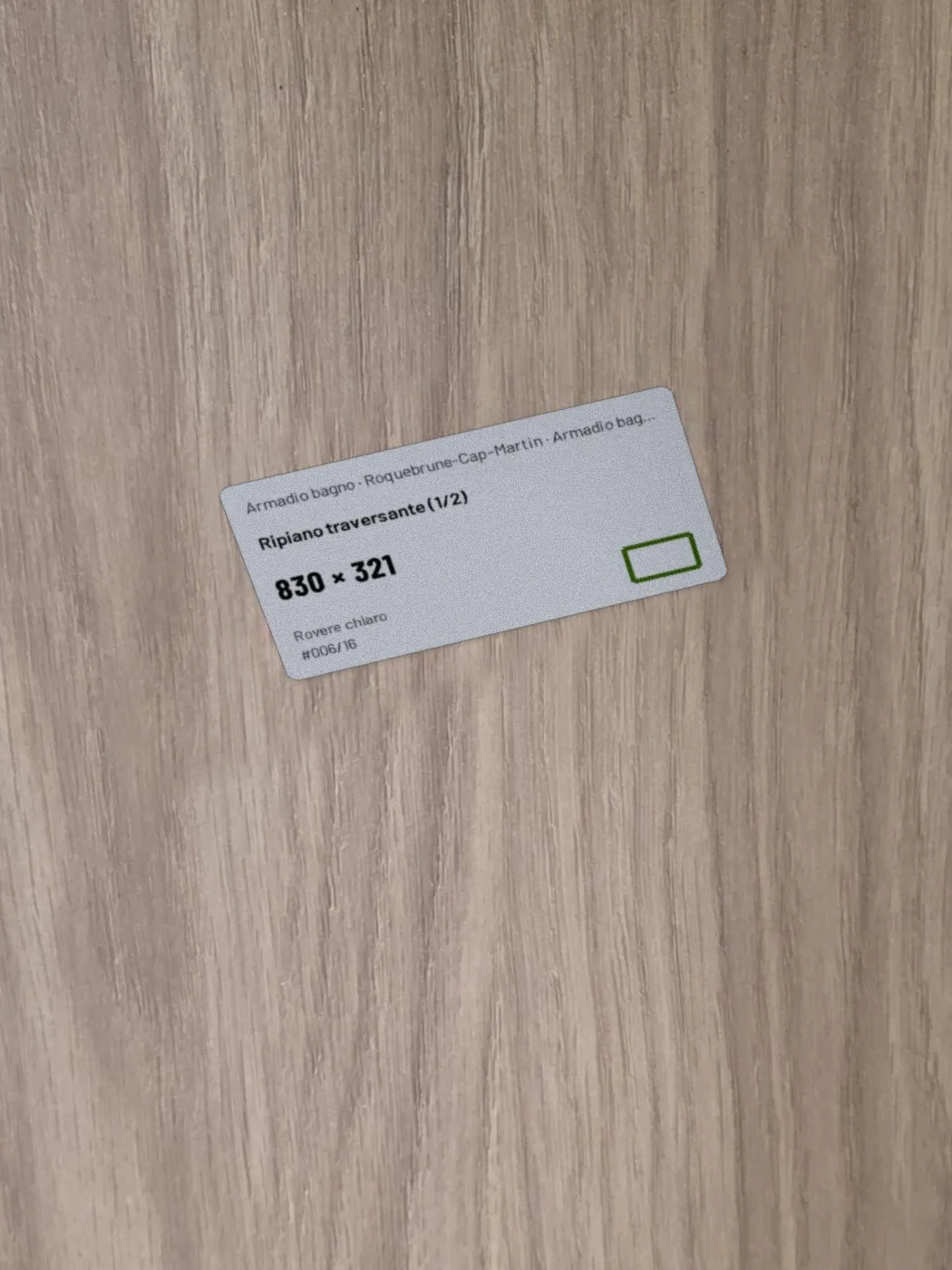

Ebanist stampa un'etichetta 70 × 37 mm per ogni pezzo fisico: progetto, nome, misura finita, bordo, numero su 16. Sopra, il foglio che l'app stampa per questo progetto; sotto, le stesse etichette sui pannelli del lavoro, come illustrazione.
Come appare sui pannelli
04 · Laboratorio → cantiere
Tagliato, forato e montato dalla distinta.
I pannelli sono stati tagliati con la sega a binario seguendo la distinta, i fori Minifix fatti con la dima alle coordinate della scheda del pezzo, e il corpo montato sul posto.
05 · Risultato
Chiuso, sono solo quattro ante.
Ante alte 433 × 717, ante basse 433 × 1538, tre cerniere su quelle alte a 100, 769 e 1438 mm. Dietro le ante basse, il collettore sta dietro uno sportello d'ispezione.

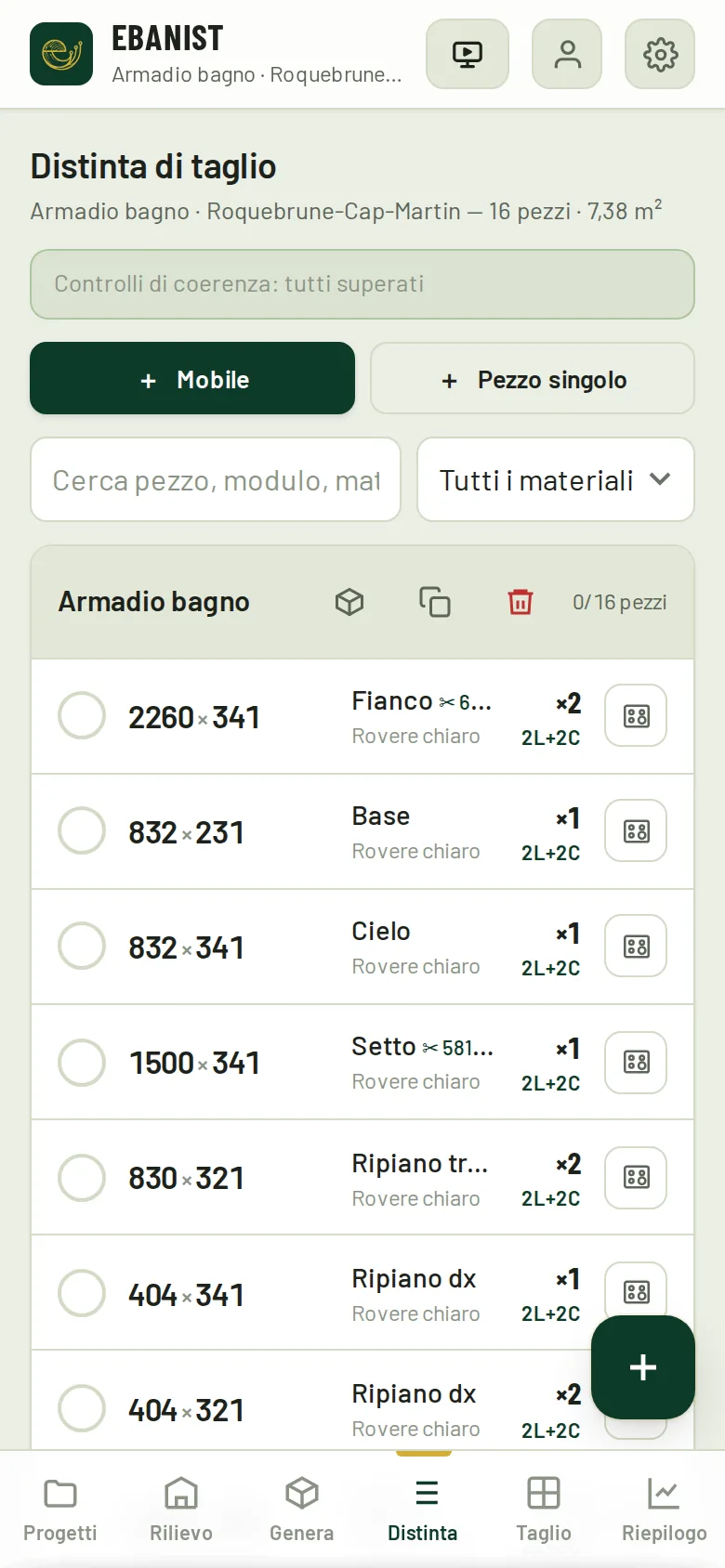

La distinta
Tutti i 16 pezzi, come li ha dati Ebanist.
| # | Pezzo | Lunghezza | Larghezza | Pz | Nota |
|---|---|---|---|---|---|
| 01 | Fianco | 2260 | 341 | 2 | ✂ 600×110 |
| 02 | Base | 832 | 231 | 1 | — |
| 03 | Cielo | 832 | 341 | 1 | — |
| 04 | Setto | 1500 | 341 | 1 | ✂ 581×110 |
| 05 | Ripiano traversante | 830 | 321 | 2 | — |
| 06 | Ripiano dx | 404 | 341 | 1 | — |
| 07 | Ripiano dx | 404 | 321 | 2 | — |
| 08 | Anta | 1538 | 433 | 2 | ⌀35 · 100 · 769 · 1438 |
| 09 | Anta | 717 | 433 | 2 | ⌀35 · 100 · 617 |
| 10 | Schienale sopra | 1660 | 870 | 1 | — |
| 11 | Schienale sotto | 870 | 600 | 1 | — |
